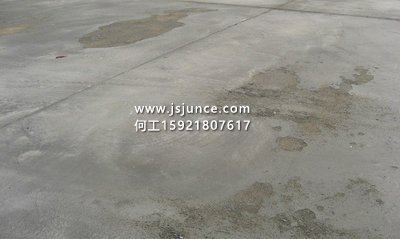

混凝土在经受冻害、高温或化学腐蚀等影响下,可能会引起混凝土的表面损伤,损伤层厚度对结构构件的使用功能及安全存在明显影响,下面对混凝土损伤检测要点进行简述。
一、检测范围
受冻害、高温或化学腐蚀的混凝土
二、检测内容
受损混凝土损伤层厚度
三、检测依据
《超声法检测混凝土缺陷技术规程》CECS21:2000
四、检测要点
(1)基本要求:
1 根据构件的损伤情况和外观质量选取有代表性的部位布置测位;
2 构件被测表面应平整并处于自然干燥状态,且无接缝和饰面层。
(2)检测方法
测试T换能器应耦合好,并保持不动,然后将R换能器依次耦合在间距30mm的测点1、2、3、…………位置上,如图8.2.2所示,读取相应的声时值t1、t2、t3………,并测量每次T、R换能器内边缘之间的距离l1、l2、l3、…………..。每一侧位的侧点数不得少于6个,当损伤层较厚时,应适当增加测点数。当构件的损伤层厚度不均匀时,应当增加测位数量。
五、数据处理
(1)计算方法
用各测点的声时值ti和相应测距值li绘制“时-距”坐标图,由图得到声速改变所形成的转折点,该点前、后分别表示损伤和未损伤混凝土的l和t相关直线。用回归分析方法分别求出损伤、未损伤混凝土l和t的回归直线方程;
损伤混凝土 lf=a1+b1·tf (8.3.1-1)
未损伤混凝土 lf=a2+b2·ta (8.3.1-2)
(2)计算结果
l0=(a1b2-a2b1)/(b2-b1);
hf=l0/2·{(b2-b1)/(b2+b1)}1/2
式中 hf-损伤层厚度(mm)。
