钢结构工程材料检测与损伤检测的重要性
伴随着我们国家经济的快速发展，人口越来越多。建筑行业已经成为朝阳产业，钢结构行业也在快速发展。当前，我国钢结构专业技术人员还比较缺乏，工程质量参差不齐。所以对钢结构建筑进行严格检查是非常必要的。所以，保证建设工程的整体质量，保证人们的生命财产安全至关重要。
一、钢结构材料试验
主要包括钢制型材(包括 H型钢、焊管)、焊球、螺栓球和连接紧固件的试验。在钢结构工程中，型材、焊接球和螺栓球是基础。其质量直接关系到项目的质量。成形方法是把材料铣削成一定宽度的试件，通过冷拉弯试验测试其物理性能。焊球是根据标准对一定直径的管子进行焊接，然后进行拉压试验。除不进行压缩测试外，与焊球相似。对我们而言，连接紧固件主要是高强度螺栓。
高强螺栓的主要质量控制项目包括最小负荷试验、预拉拔试验、扭矩试验、扭矩系数复检和防滑系数试验。用专用夹具和拉测仪对最小载荷进行测试，然后与标准进行比较；用轴向力计和扭力扳手进行预拉伸试验，试验结果必须符合GB50205-2001附录 B表 B.0.2中的规定；用扭力扳手进行预拉伸试验，试验结果的施工偏差值在10%以内；用轴向力计检测扭矩系数，并测量预紧力 P和扭矩 T。通过公式 K= T/P* d计算得到扭矩系数，其结果是GB50205-2001附录 B表 B.0.4；抗滑度系数测试要求预生产试件(同批钢结构，由制造商制造)，测量预张力 P，然后安装压力传感器或电阻应变片。在拉力试验机上，螺栓穿过试件，测量了 Nv的滑动载荷。计算公式μ= Nv/2 P，计算结果符合设计要求。如有特殊要求，硬度可作测量。(GB3098.1-2000)
二、部件尺寸和平坦度检验
测量零件3处的尺寸，取3处尺寸的平均值作为零件尺寸的表达值。根据设计图纸中规定的尺寸计算钢构件的尺寸偏差，偏差允许值符合产品标准的要求。梁桁件的变形包括平面内的垂直变形和平面外的横向变形，因此必须在两个方向上进行平面度测试。柱体变形主要有柱体倾斜、弯曲等。你先看一眼。如有任何不正常或可疑之处，可在梁柱与桁架支点之间用钢丝或细丝紧固，然后测量各点的垂度及偏差。列斜可用于经纬仪或铅垂方向测量。柱的挠度可以通过在组件支点之间拉紧金属丝或细丝来测量。
三、钢结构的损伤检测
由于长期受自然和使用环境的双重影响，钢结构的功能会逐渐减弱，这是不可逆的客观规律。若能科学地评价这类破坏的规律和程度，并及时采取有效的处理措施，则可延缓结构破坏过程，从而达到延长结构使用寿命的目的。
钢构损伤的检测包括三个方面：
1.裂纹检验。
裂缝的检测包括裂缝位置分布、裂缝方向、裂缝长度、裂缝宽度。主要用10-20倍放大镜、裂纹对比卡、塞尺等工具来检测裂纹宽度。用钢尺测量裂纹的长度，并将极薄的钢板插入裂纹中，粗略地测定裂纹深度。还可沿裂纹方向取心或用超声仪器进行检测。石膏糊可用于判断裂纹是否发展。把厚约10 mm、宽50~80 mm的石膏饼贴在缝隙上，观察缝隙是否出现。
2.检测结构变形。

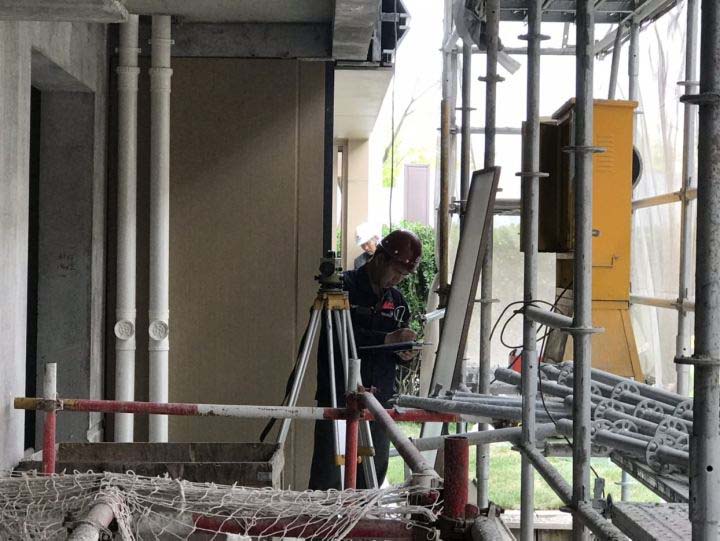

测量结构或部件变形的常用仪器和工具有水平、经纬仪、锤头、钢带、棉线、激光位移计、红外线测距仪、全站仪等。有多种形式的结构变形，如梁、屋顶桁架挠度、屋顶桁架倾角、立柱侧向位移，以及根据被测物体使用不同的方法和仪器。测小跨度梁和屋顶桁架挠度时，可采用简单的拉线法，也可选用参考点进行水平测量。屋顶桁架的倾斜和位移测量通常是在屋顶桁架的中间由上弦到下弦进行的，测量倾斜值并记录倾斜方向。
3.结构材料的性能试验。
钢种性能试验主要检查裂纹、孔洞、渣夹杂物等，焊缝主要检查渣夹杂物、气泡、底切、烧穿、焊缝缺失、熔深不全、焊脚尺寸不足等。对铆钉或螺栓主要检查是否缺少铆钉，检查是否漏掉、不对正、不对正和掉头。检测方法主要有目测、 X射线、超声、磁粉及渗透性等。用超声检测金属材料时，要求有高频，功率不需要太大，所以测试灵敏度高，精度高。超声检测一般分为纵波检测和横波检测(主要用于焊缝检测)两种方法。
4.联接(焊接，螺栓联接)
连接检验工作是钢结构工程检验的重点，直接反映工程质量。对联接板的检查包括：(1)检查联接板的尺寸(特别是厚度)是否符合要求；(2)以直尺的形式检查联接板的平整度；(3)测量螺栓孔等造成的实际尺寸减少。(4)检查破损，如裂纹和局部缺陷。在螺栓连接方面，可采用外观检查与锤击检查相结合的方法。用扭力扳手(当扳手达到一定扭力时，用有声光指示的扳手)检查螺栓是否紧固，特别是高强度螺栓的连接应仔细检查。此外，螺栓的直径、数量和排列也要逐一检查。焊缝是目前使用最广泛的连接方式，发生事故也很多，必须进行缺陷检测。焊接缺陷有许多类型，如裂纹、气孔、夹渣、不完全熔深、假焊接、咬边、弧坑等。当检查焊接缺陷时，可用超声波探伤仪或放射线探伤仪。
5.钢的腐蚀和涂层检查
钢材的腐蚀性可以通过其截面厚度的变化来反映。拥有超声厚度计(声速设定、耦合剂)和游标卡尺，用来检测钢层(必须先除锈)。超声厚度计采用脉冲反射波法。超声从一种均匀的介质向另一种均匀的介质传播时，会在界面上产生反射。厚度计测量的是从探头发出的超声波，到接收界面反射回波的时间。超声在不同钢种中的传播速度已知或通过实际测量得到。根据波速度和传播时间计算钢层厚度。对数字化超声波测厚仪来说，厚度值直接显示在显示器上。
钢构安装后，必须先涂上防锈漆(防腐蚀漆)和防火漆。耐蚀性强，耐火性强，对高层钢结构的耐火性要求更高。至于涂料本身的检测，我只说一下与钢结构相关的涂料厚度，或者说干漆的总厚度。试验方法是测量涂层厚度计，测量针钢尺或干漆厚度。通过仪器测试，以确定结果是否符合设计要求。使用刮刀检查防锈涂料，并与图片[GB8923]对比。检验时，10%的部件应随机检验，不少于3个。钢构保护涂料的质量应按国家标准规定进行检测。钢的表面除锈等级可以通过与现行国家标准《钢的表面防锈级和涂装前的除锈等级》中规定的图画进行对比观察来确定。应通过下列方法测定不同类型涂料的涂层厚度：
1)可使用漆膜测厚仪测得漆膜厚度。在本标准表格3.3.13中，抽样样本的数量不能少于 A类样品。最少3件，每件为5件，每件测量值为3个测量点相隔50 mm的干漆膜厚度的平均值。
2)对于耐火薄层的厚度，可使用涂层厚度测试仪对其进行测试。测试方法应符合CECS24 《钢结构防火涂料应用技术规范》的要求。
3)对于防火涂料厚度，应用铁笔和钢尺进行厚度测定，并应按照美国防火涂料应用技术规范CECS24的要求，对厚度进行测定。钢构”。涂装厚度及涂装偏差应根据《钢结构工程施工质量验收规范》GB50205进行评定。涂层的外观质量可按照GB50205 《结构工程施工质量验收规范》，根据不同的材料进行检验和评定。
