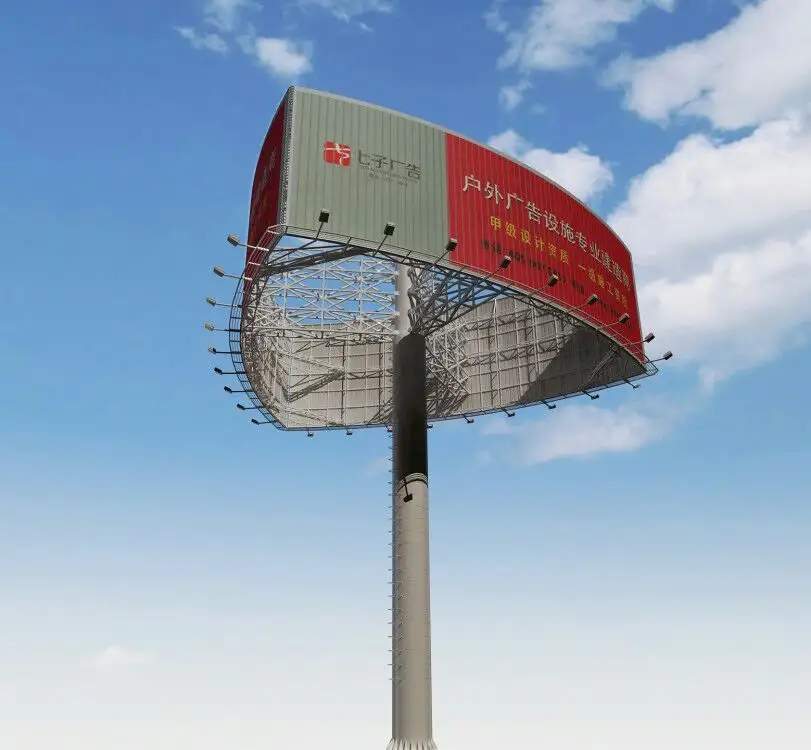

随着经济发展,城市建设与规划的不断完善,户外广告牌无损检测作为城市里的一道风景线也得到越来越多人的关注。

户外广告设施作为广告载体的一种,以其独特的设置位置,对企业的产品质量社会形象、文化内涵宣传等方面起到了积极作用。

由于户外广告设施结构和位置的特殊性,对其本身的质量提出了较高的要求。户外广告设施在恶劣环境下损坏、倒塌,造成周边人员的伤害与财产损失的事件时有发生，因此对广告牌进行定期、全面的检测非常必要。

一、检测内容

底座的水平、强度等指标。

整体结构装配和焊接质量。

避雷、 绝缘、防腐性能指标。

设计、审批、安装、原材料等文件性资料的审核。

检测完毕后对周围环境的影响。

1、基础检测

关键词：锈蚀情况、规格尺寸

广告牌钢柱表面油漆剥落与锈蚀情况

柱脚锚栓螺母、螺母与锚杆拧紧等情况

广告牌桁架杆件油漆剥落与锈蚀情况

广告牌的轴网尺寸

钢柱壁厚度等

2、材料检测

关键词：强度、性能、分析

混凝土柱强度检测和钢结构性能检测。

混凝土柱强度可以通过回弹法对混凝士强度进行检测,判断是否符合《户外广告设施检验规范》。

钢结构性能检测可分为钢结构强度、钢结构腐蚀、节点连接、抗拉强度等。

当抗拉强度不满足要求时,应补充取样进行拉伸试验。

3、连接质量与性能检测

关键词：焊接、螺栓、拼接

焊接连接、焊钉连接、螺栓连接和高强螺栓连接等。

对设计上要求全焊透的一、二 级焊缝和设计上没有要求的钢材等强对焊拼接焊缝的质量,可采用超声波检测法进行检测。

4、倾斜检测

关键词：顶部、偏移

使用全站仪,按照变形测量中投点法的有关规定,测量广告牌钢柱顶部相对于底部的偏移值。

5、动力特性

关键词：动力测试、动力特性

对广告牌进行动力测试,得到振动的频率、振幅等,分析广告牌与周边建筑之间的动力特性。

6、结构荷载试验

关键词：荷载试验

对于大型复杂钢结构体系,可进行原位非破坏性实荷检验,直接检验结构性能。

对结构或构件的承载力有疑义时,可进行原型或足尺模型荷载试验。试验应委托具有足够设备能力的机构进行。

试验前应制定详细的试验方案,包括试验目的、试件的选取或制作、加载装置、测点布置 和测试仪器、加载步骤以及试验结果的评定方法等。

钢结构杆件的应力,可根据实际条件选用电阻应变仪或其他有效方法进行检测。

二、检测依据标准

《建筑结构荷载规范》GB50009-2001

《户外广告设施钢结构技术规程》CECS148-2003

《钢结构工程施工质量验收规范》GB50205-2001

《冷弯薄壁型钢结构技术规程》GB50018 2002

《钢结构焊接规范》GB50661-2011

《户外广告设施检验规范》DB37/T487-2004

《建筑钢结构焊接技术规程》JGJ81-2002

《钢结构高强度螺栓连接的设计、施I及验收规范》JGJ82-91

《既有建筑物结构检测与评定标准》DG/T J08-804 -2005

三、检测流程

1、确定广告设施类型:

屋顶桁架,钢结构墙面式广告牌,立柱网架。

2、现场工作存在以下两种情况:

a.无图纸时现场测绘:

面板框架的尺寸、构件型号、铆钉(螺栓)间距;面板后结构框架的尺寸、构件型号、连接方式;面板框架与结构体系、结构与地面屋顶墙体的连接方式;绘制成框架草图具体尺寸、型号标识清楚。

b.有图纸时现场核对:

区分主要受力构件和次要构件,对所有主要构件的型号、连接方式实际结构与图纸进行核对,对次要构件进行抽查, 并记录与图纸不符的结构、杆件。

3、承载力校核

施加在户外广告牌上的作用可分为永久作用和可变作用两类

永久作用有结构自重,广告牌或固定设备灯光照明设施)自重,操作平台自重, 落地广告牌的土重、土压力和地基变形等。

可变荷载有风荷载、 覆冰荷载、雪荷载、 安装和检修荷载、常遇地震作用、温度变化等。

在广告牌的检测中，主要考虑风荷载及结构自重。

根据现场检测数据利用SAP2000对结构进行模型分析,考虑结构构件重要性系数、基本风压、地震烈度考虑的荷载组合。根据分析结果,得出整改措施。

4、通过检测分析广告牌主要存在的问题

a:结构体系;b:连接; c:防锈;

5、提出整改意见
