【南京】纸机厂房结构安全性鉴定与分析

发布时间: 2020-12-30 08:53:45 浏览次数:309

一、 工程概况

  厂房位于江苏省某经济技术开发区,建于2009年,为钢筋混凝土框排架结构和轻钢屋面结构体系。厂房平面布置不规则,主体部分呈矩形,局部有附属的单跨厂房。厂房南北方向长533.2m,东西方向最大宽度90.5m,厂房室内外地坪高差为0.30m,檐口高度26.4m,占地面积32352.3m2,建筑面积约71594.4m2。厂房首层主要为设备用房和会议室、食堂、淋浴室、更衣室、贮藏室等辅助用房;二层为钢筋混凝土楼面,主要为生产车间和设备操作控制室。厂房内布置有90T的桥式吊车2台、110T的桥式吊车1台、120T的桥式吊车2台。厂房为整体二层局部四层的钢筋混凝土框排架结构,屋面为轻钢桁架屋面结构;厂房抗震设防烈度为6度,结构安全等级为二级;基础采用预应力管桩基础。

  二、 现场检测结果

  1、 房屋建筑、结构图复核

  现场对建筑、结构布置进行了调查,结果表明,受检厂房建于2009年,为钢筋混凝土框排架结构和轻钢屋面结构体系,共二层;厂房自建成后未发生火灾、使用功能改变和使用荷载过大等情况。

  2、结构轴线尺寸复核

  采用DISTO TM A8激光测距仪对厂房主要轴线尺寸进行了检测。检测结果表明,考虑到结构构件粉刷层影响,房屋主要轴线尺寸与原设计图纸基本相符。

  3、主要受力构件几何尺寸复核

  结合现场检测条件,采用5m钢卷尺、200mm游标卡尺等仪器对纸机厂房主体内混凝土柱、混凝土梁、钢支撑的几何尺寸进行抽测复核。检测结果表明,厂房构件尺寸基本符合设计要求。

  4、主体结构材料强度检测

  根据受检厂房现场实际情况,采用ZC3-A型混凝土回弹仪,参照《回弹法检测混凝土抗压强度技术规程》(JGJ/T23- 2011)对厂房的钢筋混凝土排架柱进行现场抽样检测。检测结果表明,抽样混凝土构件强度达到设计强度。

  5、 层高复核

  结合现场检测条件,采用DISTO TM A8手持式激光测距仪对受检厂房层高进行测量。测量结果表明,厂房层高基本符合设计要求。


  6、 厂房完损状况检测

  为明确受检厂房的损伤状况,现场对被检测的厂房建筑结构进行了损伤检测。检测结果表明,被检测的厂房梁、柱等主体结构基本完好,厂房梁柱节点、主次梁节点基本完好未见明显变形等不良现象;厂房二层南侧抗风柱锈蚀严重,这主要是由于钢结构暴露于高温、高腐蚀的环境下造成的;所有的柱间支撑高强螺栓孔开孔不规范,不符合《钢结构施工质量验算规范》GB50205-2001的要求,对支撑轴力的传递有一定的影响;厂房外墙局部立面出现倾斜裂缝,这类损伤主要是由材料收缩、温度变化以及结构老化等原因导致的,不影响主体结构安全。

  7 、 钢筋混凝土排架柱垂直度检测

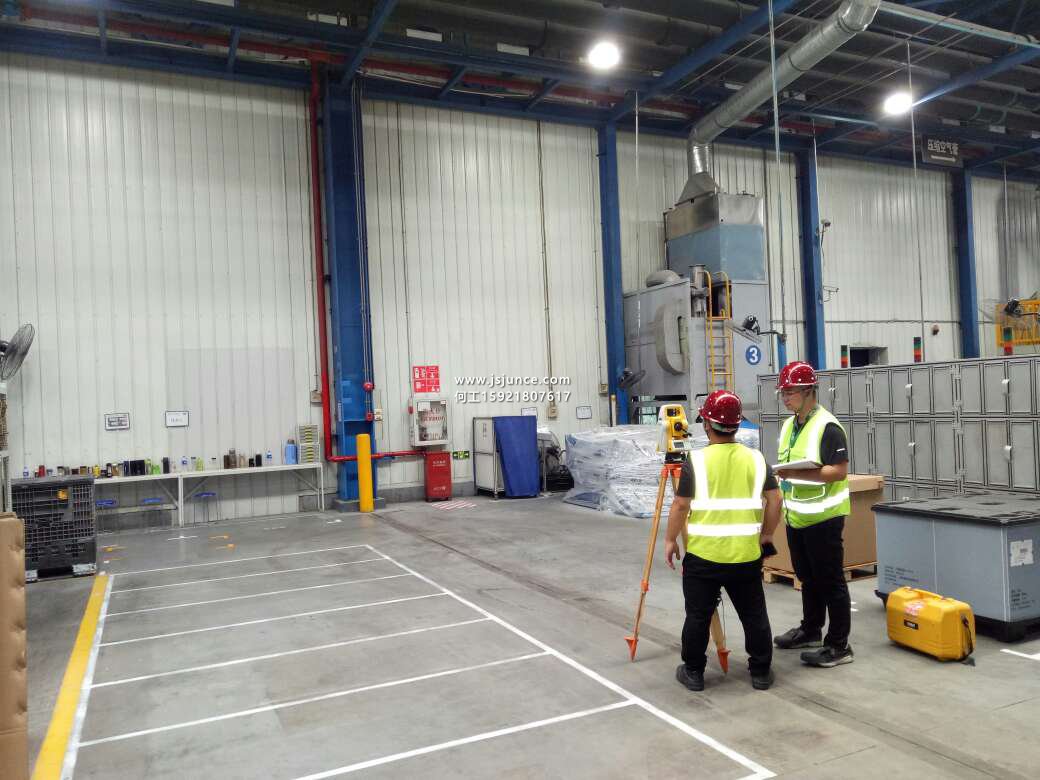

  现场使用TCR1202+R400全站仪,对受检厂房钢筋混凝土排架柱垂直度进行了现场抽样测量,测量结果表明,钢筋混凝土排架柱垂直度变形小于《混凝土结构工程施工质量验收规范》(GB50204-2015)中关于“柱不垂直度小于H/1000且<=30mm”(h为柱全高)的限值要求。<>

  8 、 吊车梁挠度检测

  现场使用TCR1202+R400全站仪,对受检厂房钢吊车梁挠度进行了现场抽样测量,测量结果表明,钢吊车梁跨中垂直上拱值基本满足《钢结构施工质量验收规范》GB50205-2001附录表E.0.2中“垂直上拱值不超过10mm”的要求,个别构件的上拱值略超过规范允许值要求。

  9、 屋面钢桁架挠度检测

  按钢结构设计总说明和《钢结构施工质量验收规范》GB50205-2001的要求,屋面钢桁架按跨度的1/500起拱,起拱值的允许偏差在跨度的1/5000。测量结果表明,屋面钢桁架跨中起拱值不满足钢结构设计总说明和《钢结构施工质量验收规范》GB50205-2001的要求,个别构件跨中向下挠曲变形。

  三、正常使用状态下厂房承载力验算

  验算按照《建筑结构荷载规范》(GB50009-2012)、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB50017-2003)等现行国家标准;以伸缩缝(兼做抗震缝)为界限,从中选取一典型的独立结构单元进行验算。

  上部轻钢桁架屋面、钢筋混凝土排架柱采用国际通用大型结构有限元分析程序MIDAS GEN 800进行结构验算。

  吊车梁的承载力验算采用同济大学钢结构设计软件3D3S V12.0工具箱进行验算。

  二层钢筋混凝土梁、楼板承载力验算采用中国建筑科学研究院的PKPM进行验算。

  1、 轻钢桁架屋面、钢筋混凝土排架柱承载力验算

  钢结构构件的应力比均小于1,个别构件应力比达到0.91,其余构件应力比都在0.8以下,钢结构的承载力满足《钢结构设计规范》GB50017-2003的要求。

  钢筋混凝土排架柱承载力验算结果

  计算结果表明:受检厂房钢筋混凝土排架柱的承载力基本满足要求。

  2 、钢吊车梁承载力验算

  (1) 吊车梁DCL1承载力验算结果

  吊车梁DCL1截面为BH1000&times;500&times;14&times;16(22),材质Q345B,跨度7.0m;DCL1上作用有A6级重级工作制吊车,吊车额定起重量120T,跨度27.6m,吊车最大轮压500kN,小车重量10.5T。

  采用同济大学钢结构设计软件3D3S V12.0中的钢结构设计工具箱对该吊车梁承载力和疲劳进行验算。吊车梁DCL1的强度、稳定、刚度及疲劳验算的应力比均小于1.0,满足《钢结构设计规范》GB50017-2003的要求。

  (2)吊车梁DCL2承载力验算结果

  吊车梁DCL2截面为BH2100&times;500&times;16&times;25(30),材质Q345B,跨度14.0m;DCL2上作用有A6级重级工作制吊车,吊车额定起重量120T,跨度27.6m,吊车最大轮压500kN,小车重量10.5T。

  采用同济大学钢结构设计软件3D3S V12.0中的钢结构设计工具箱对该吊车梁承载力和疲劳进行验算。

  计算结果表明,吊车梁DCL1的强度、稳定、刚度及疲劳验算的应力比均小于1.0,满足《钢结构设计规范》GB50017-2003的要求。

  3、 二层钢筋混凝土梁承载力验算

  计算结果表明:受检厂房二层钢筋混凝土梁的承载力基本满足要求。

  4、 二层钢筋混凝土楼板承载力验算

  计算结果表明:受检厂房二层钢筋混凝土楼板的承载力基本满足要求。

  四、 厂房安全性能鉴定

  受检厂房位于江苏省南通市经济技术开发区,建于2009年,为钢筋混凝土框排架结构和轻钢桁架屋面结构系统。厂房设计单位和施工单位均不详。

  厂房平面不规则,主体部分呈矩形,局部有附属的单跨厂房。厂房东西方向长533.2m,南北方向最大宽度90.5m,占地面积32352.3m2,建筑面积约71594.4m2。厂房为二层,沿纵向共设9条伸缩缝(兼抗震缝),横向设1条伸缩缝(兼抗震缝)。

  现场检测表明:厂房结构布置基本与设计图纸一致,钢筋混凝土排架柱的不垂直度较小且在规范允许的范围内。厂房梁、柱等主体结构基本完好,梁柱节点、主次梁节点基本完好未见明显变形等不良现象;厂房局部钢构件受高温高腐蚀环境影响锈蚀严重;所有的柱间支撑高强螺栓孔开孔不规范,对支撑轴力的传递有一定的影响;厂房外墙局部立面出现倾斜裂缝,这类损伤主要是由材料收缩、温度变化以及结构老化等原因导致的,不影响主体结构安全。

  正常使用状态下的厂房结构验算结果表明,在不考虑地震作用的情况下,厂房结构构件的承载力均满足正常使用要求。

  五、检测结论与建议

  1、 检测结论

  (1)经检测,厂房主要受力体系布置基本符合设计要求,抽样构件的截面尺寸与设计图纸基本一致,二层楼面标高抽样复核尺寸与设计图纸基本一致。

  (2)经检测,受检厂房混凝土强度达到设计要求。

  (3)经检测,受检厂房钢筋混凝土排架柱的不垂直度很小,小于《混凝土结构工程施工质量验收规范》(GB50204-2015)中关于“柱不垂直度小于H/1000且<=30mm”(h为柱全高)的限值要求。<>

  (5)经检测,钢吊车梁跨中垂直上拱值基本满足《钢结构施工质量验收规范》GB50205-2001附录表E.0.2中“垂直上拱值不超过10mm”的要求,个别构件的上拱值略超过规范允许值要求。

  (6)经检测,屋面钢桁架跨中起拱值不满足钢结构设计总说明和《钢结构施工质量验收规范》GB50205-2001的要求,个别构件跨中向下挠曲变形。

  (5)损伤检测结果表明,厂房梁、柱等主体结构基本完好,梁柱节点、主次梁节点基本完好未见明显变形等不良现象;厂房局部钢构件受高温高腐蚀环境影响锈蚀严重;所有的柱间支撑高强螺栓孔开孔不规范,对支撑轴力的传递有一定的影响;厂房外墙局部立面出现倾斜裂缝,这类损伤主要是由材料收缩、温度变化以及结构老化等原因导致的,不影响主体结构安全。

  (6)正常使用状态下的厂房结构验算结果表明,在不考虑地震作用的的情况下,厂房结构构件的承载力均满足正常使用要求。

  2、 建议

  (1)建议对锈蚀严重的抗风柱进行防腐处理。

  (2)厂房首层结构长期处于高温高腐蚀环境,钢结构构件受腐蚀的情况会非常严重,建议定期对重要受力部位的钢结构构件进行检查。如发现有构件锈蚀严重或螺栓松动的情况,应立即作加固或更换处理。

  (3)二层楼面负荷较大,建议加强监测,如发现有受荷过大造成楼板开裂的情况,应立即作加固修复处理。

  (4)二层楼面钢筋混凝土排架柱上设有多台重级工作制吊车,吊车梁和排架柱是主要的受力构件,对整个结构的安全至关重要,建议加强监测。吊车梁主要的破坏形式是疲劳破坏,应重点加强如下部位的焊缝裂纹监测:

  1)下翼缘与腹板连接焊缝

  2)横向加劲肋下端的主体金属

  3)下翼缘焊缝处的主体金属

  4)下翼缘螺栓孔连接处的主体金属

  5)钢筋混凝土排架柱应重点加强牛腿根部的裂缝监测。
