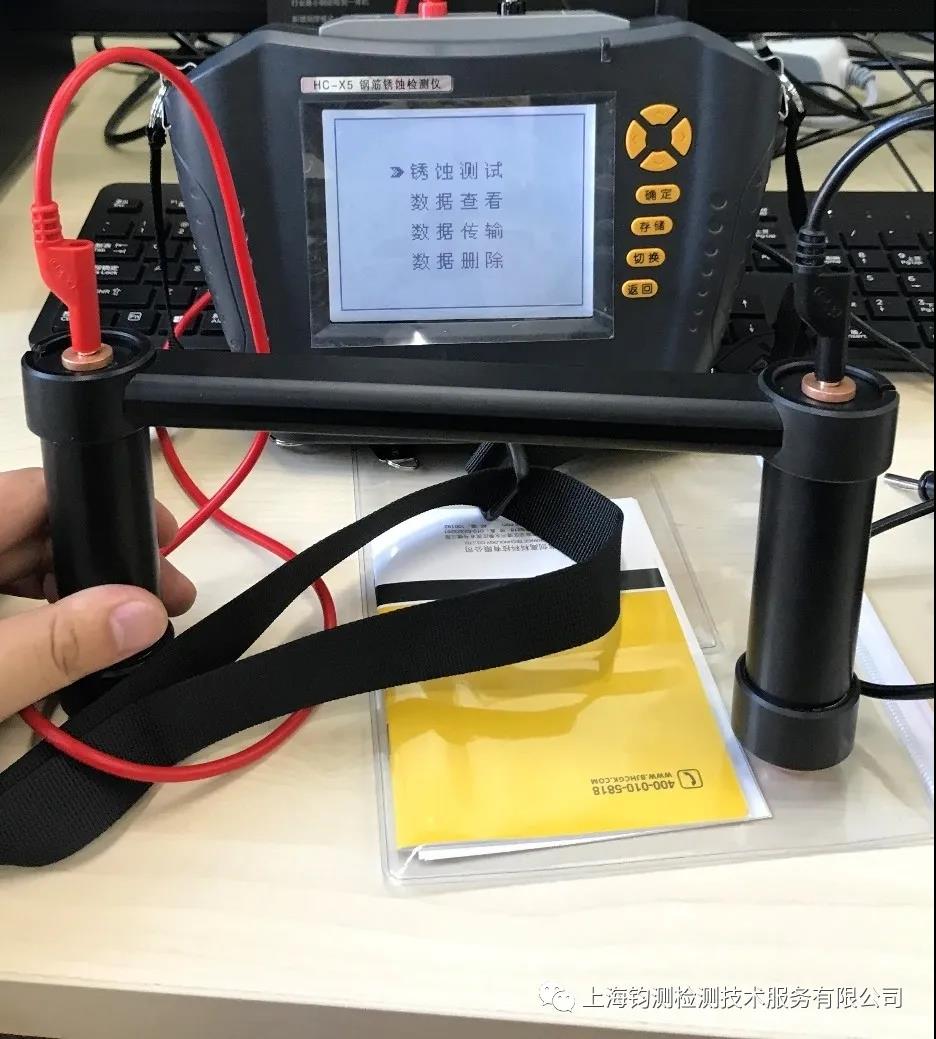

本周五同雷工，罗工前往静安区某大厦。本次检测的马道都为钢板。我们分享一下海创HC-X5钢筋锈蚀仪的使用。

　　以下是我总结的使用步骤

　　1.将仪器连接，将黑色导线连接黑色金属电极，红色导线连接电位电极， 连接完毕后即可开机。

　　2.开机后点确定，选择锈蚀测试并确定开始设置参数，按确认键进入参数设置界面，在此界面进行参数设置。

　　钢筋锈蚀检测之前首先要确认测区，统一编号，注明位置，每种条件的测区不能小于3个，测区边缘距被测物边缘不小于50mm。

　　因此，所设置的参数首先是1.测区号、2测点间距、3测试类型为电位测试，参数设置中按存储键切换设置项、上下左右键调整参数数值。设置参数完成后点击确认按键进入测试界面。

　　3.进入此界面后将金属电极(黑色小夹子)夹在上述被测物测区剔凿出的钢筋上，电位电极(黑色圆柱体)金属铜端放置在上述网格节点处，可开始测试。测试中每一测点待电位电极与被测物测点完全接触后点击确认按键，测试中需手动变换测试的行与列且不局限于测点先后顺序。

　　以上介绍的是电位测试法，除电位测试方法还有梯度测试方法。梯度测试法为将两个电位电极分别放置于上述所绘制的方格第一点与第二点上并点击确认按键，后将原放置在第一点上的电位电极放置在第二点上将原放置在第二点上的电位电极放置在第三点上并确认，以此类推直至测区测完。


　　除连接方法外需注意参数设置将测试类型更改为梯度测试。

　　上述步骤中，提到了网格，以及电位电极所需要放置的网格点，就是结构中的钢筋位置连接形成的网格。绘制方法：确定被测物测区上没有绝缘涂层、浮浆、污物、尘土后用钢筋扫描仪在被测物上扫描出钢筋并绘制网格，网格的节点(钢筋交叉点)为测点，测点不宜少于30个，网格间距可为200×100、200×200、300×300。

　　在测区附近剔凿一处，露出钢筋并清除钢筋表面污物且确认露出的钢筋与测区网格钢筋形成电通路。
